CAD-Software ist für den Entwurf, die Konstruktion, Simulation und die Fertigung von Produkten oder Maschinen ein wichtiges Werkzeug, ob für Bauplanung, Architektur, Anlagenbau oder Produktentwicklung.

Was ist eine CAD-Software?

Die Abkürzung CAD oder CADD (engl. computer-aided design and drafting) steht für die computergestützte Konstruktion und Dokumentation. Mit einer CAD-Software werden auf dem Computer konstruktive Aufgaben durchgeführt. Mit Hilfe solcher Programme wird dann entweder ein 3D-Modell (3D CAD) oder eine Konstruktionszeichnung (2D CAD) erzeugt. Heute besitzen diese CAD-Programme umfangreiche Funktionen, die den Konstruktionsprozess stark vereinfachen oder gar automatisieren. Für die unterschiedlichen Branchen, wie Maschinenbau, Anlagenbau oder Architektur, kann eine CAD-Software meist um die branchenspezifischen Module erweitert werden. Die weltweit eingesetzten M4 CAD Software-Pakete bieten umfangreiche branchenspezifischen 2D- und 3D-Module, mit denen sich Konstruktionsaufgaben schnell bewältigen oder gar automatisieren lassen.

CAD-Software-2D-3D

2D/3D CAD-Software für Ihren Erfolg

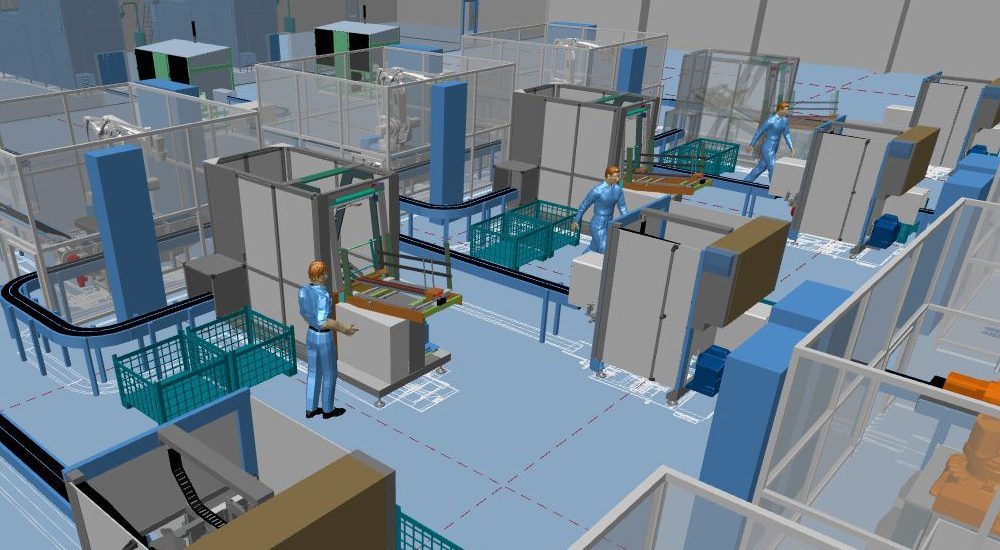

M4 PLANT für Fabrikplanung, Rohrleitungsbau und Anlagenbau

Fabriklayout Software

Planen Sie mit der 3D CAD-Software M4 PLANT Ihre Fabriken, Anlagen oder Rohrleitungssysteme. Mit der umfangreichen Funktionspalette ermöglicht die Software Ihnen eine größenunabhängige 3D-Planung in kürzester Zeit und in einer hohen Qualität zu erstellen.

Beinhaltet CAD-Module für:
2D/3D Layout & Gebäudeplanung, Fördertechnik, Handlingsysteme, Rohrleitungsbau, R&I-Schemata, Stahlbau, Kabeltrassen, Klimatechnik, virtuelle Rundgänge in 3D, Rohrleitungsisometrien, 2D Zeichnungsableitung und -bearbeitung, umfangreiche 2D/3D-Schnittstellen

M4 DRAFTING für alle Herausforderungen in der Konstruktion

2D-CAD-Software-für-detaillierte-Planung-und-Konstruktion

Mit M4 DRAFTING erhalten Sie eine umfangreiche 2D CAD-Software für alle Ihre Herausforderungen in der Konstruktion. Durch die Flexibilität und die enthaltenen Schnittstellen passt sich die Software optimal an Ihre Herausforderungen an und bietet Ihnen auch die Möglichkeit Ihre Konstruktionsprozesse stark zu automatisieren.

Beinhaltet CAD-Module für:
2D Konstruktion, Normteile-Bibliothek, Parametrik, parametrische Symbole, 2D/3D-Modellierung, Fotos/Scan-Import, Geländemodellierung, Blechbearbeitung, Übersetzung, Makros, Dokumentenmanagement, umfangreiche 2D/3D-Schnittstellen

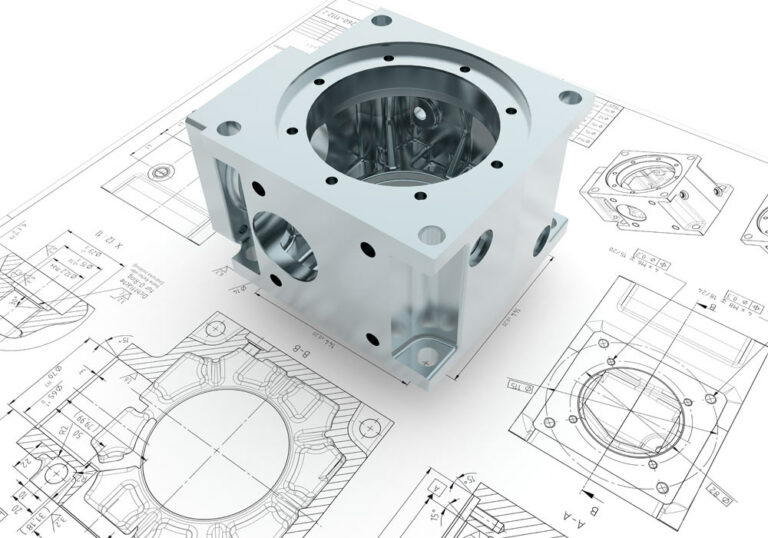

Wofür braucht man CAD-Software?

Von der ersten Konzeption über die Fertigung von Prototypen bis hin zur Serienreife ist CAD in vielen Branchen nicht mehr wegzudenken. Wo früher Zeichnungen mit großem Zeit- und Personalaufwand händisch angefertigt werden mussten und Änderungen nur langsam implementiert werden konnten, sorgen CAD-Systeme heute für die Verschlankung von Prozessen und bieten eine deutliche Erleichterung bei Planungen verschiedenster Art.

Wofür-braucht-man-CAD-Software
Warum-hat-CAD-Software-in-so-vielen-Branchen-eine-so-hohe-Bedeutung

Warum hat CAD-Software in so vielen Branchen eine so hohe Bedeutung?

CAD-Software ist vor allem für Konstrukteure beim Entwurf neuer oder bei der Anpassung bestehender Produkte ein wichtiges Instrument. Ob Bauplanung und Architektur, industrieller Anlagenbau oder Produktentwicklung jedweder Art: CAD-Planung macht viele Abläufe effizienter und ermöglicht Anpassungen nach Bedarf. Selbst im privaten Bereich nutzen immer mehr Menschen leistungsfähige CAD-Systeme für die Gestaltung von Entwürfen, die für Aktivitäten in Hobby, Schule und Verein neue Perspektiven eröffnen.

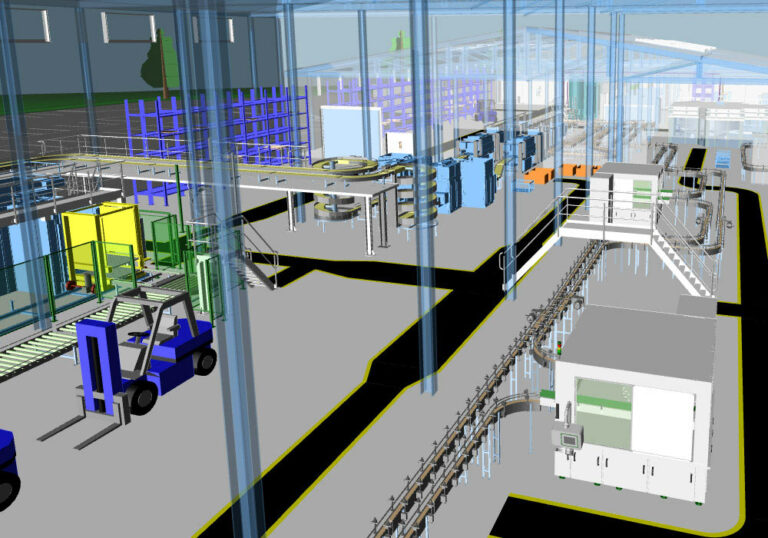

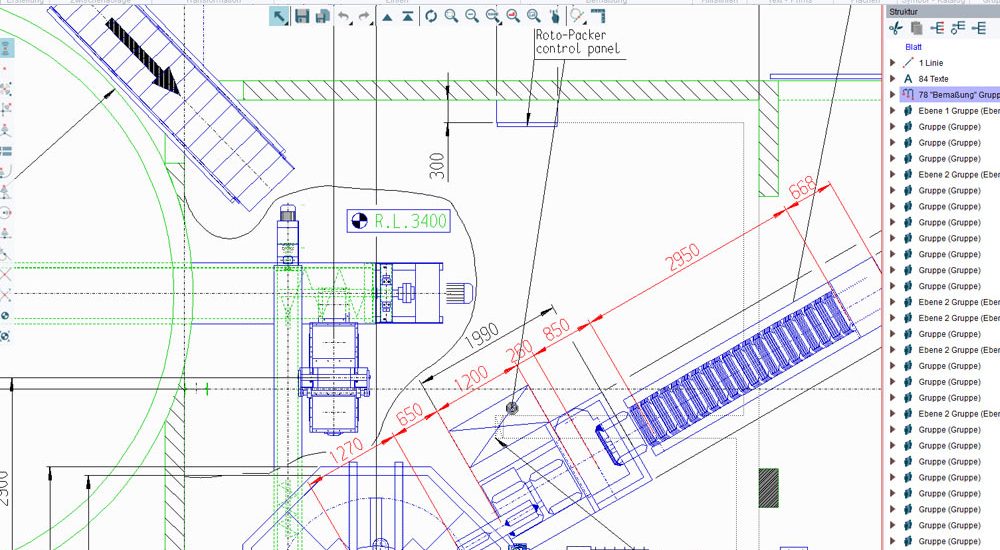

Konstruktion mit CAD-Software

2D-Konstruktionen lassen sich am Bildschirm schneller modifizieren, Entwürfe können beliebig reproduziert und verändert werden und 3D-Modelle eröffnen die Möglichkeit, Produkte aus allen Perspektiven zu prüfen, bevor auch nur der erste Prototyp gebaut wird. Die Zeit- und Kostenersparnis für Konstrukteure ist dabei ein wichtiger wirtschaftlicher Faktor, doch auch bei anderen Planungsprozessen wie etwa der Stadtentwicklung spielt CAD eine wichtige Rolle. Dank moderner AR- und VR-Systeme können heutige CAD-Planungen im Rahmen von Kundenpräsentationen noch realistischer dargestellt und bei Bedarf individuell angepasst werden. In Kombination mit CAM kann CAD vom Prototypenbau über Einzelanfertigungen bis zur großen Stückzahl alle Produktionsprozesse sinnvoll unterstützen. Da CAD-Software immer leistungsfähiger und intuitiver wird, nutzen mittlerweile auch viele Privatleute solche Systeme, um Ersatzteile für ihr Hobby zu konstruieren oder eigene Ideen umzusetzen. Vereine, Schulen, Universitäten und andere Einrichtungen können so die moderne Technologie von CAD-Software für Ausbildungszwecke nutzen.

Konstruktion-mit-CAD-Software
Wofür-steht-CAD-eigentlich-genau

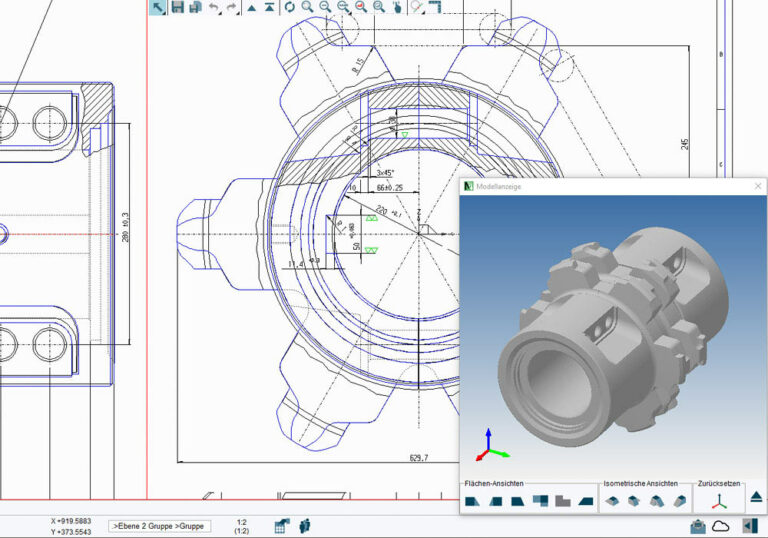

Wofür steht CAD eigentlich genau?

CAD ist die Abkürzung für den englischen Begriff Computer Aided Design (seltener: Computer Aided Drafting). Übersetzt bedeutet das so viel wie computerunterstützte Gestaltung von Entwürfen für Konstruktionen jeglicher Art.

CAD-Software für verschiedene Anwendungsbereiche

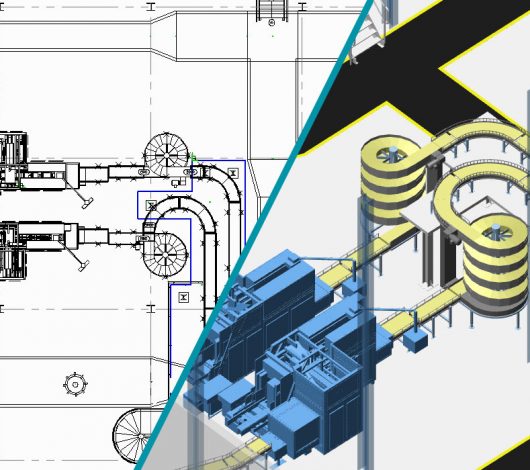

M4 PLANT (FACTORY Paket) für 2D-Layout und 3D-Fabrikplanung

Planen Sie mit dem M4 PLANT Paket für die Fabrikplanung (FACTORY Paket) Ihre Fabriklayouts auf die gewohnte Weise in 2D und erhalten Sie basierend darauf eine komplette 3D-Planung mit all ihren Vorteilen.

Beinhaltet CAD-Module für:
2D/3D Layout & Gebäudeplanung, Fördertechnik, Handlingsysteme, Stahlbau, Kabeltrassen, Klimatechnik, virtuelle Rundgänge in 3D, 2D Zeichnungsableitung und -bearbeitung

3D-CAD-Software-für-die-Fabrikplanung
3D-CAD-Software-für-den-Rohrleitungsbau

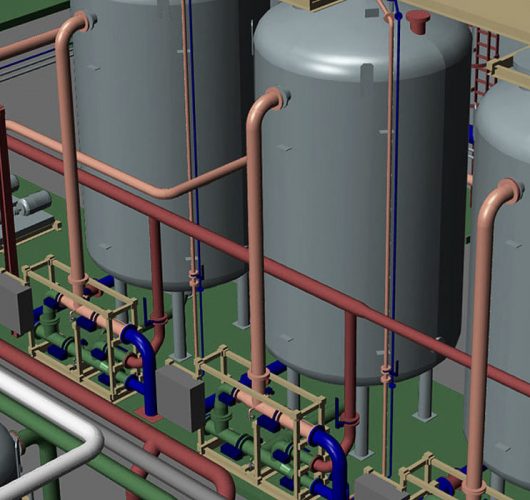

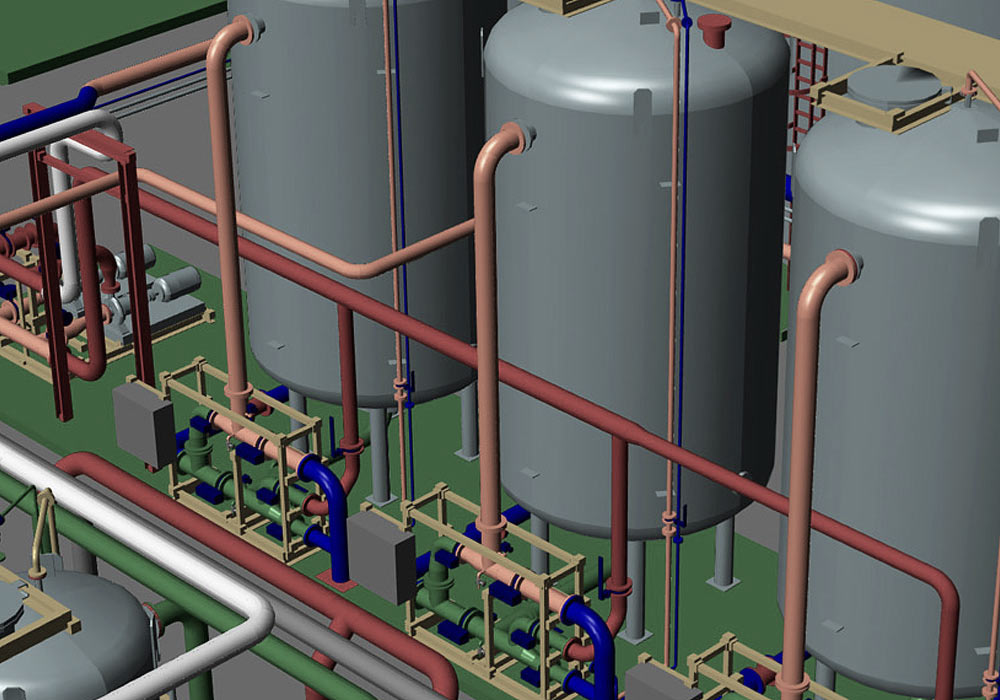

M4 PLANT (PIPING Paket) für den Rohrleitungsbau

Planen Sie mit dem M4 PLANT Paket für den Rohrleitungsbau (PIPING Paket) Anlagen jeder Größe. Das Paket unterstützt Sie im gesamten Planungsprozess, von der Erzeugung von Verfahrensfließbildern über die 3D-Rohrleitungsplanung bis hin zur automatisierten Erzeugung von Rohrleitungsisometrien.

Beinhaltet CAD-Module für:
R&I-Schemata, 3D-Rohrleitungsbau, Rohrleitungsisometrien, Stahlbau, Kabeltrassen, Klimatechnik, virtuelle Rundgänge in 3D, 2D Zeichnungsableitung und -bearbeitung

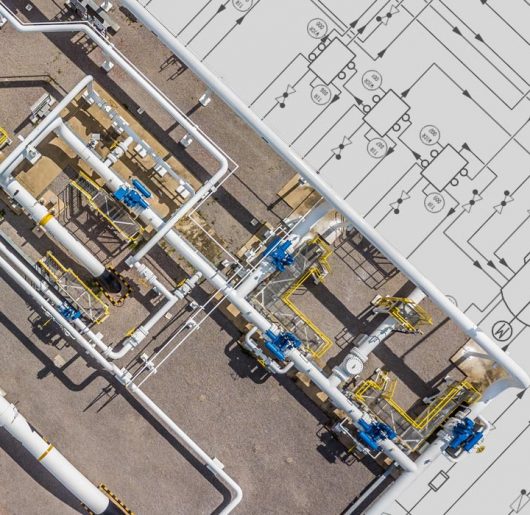

M4 P&ID FX für eine intelligente R&I-Planung

M4 P&ID FX ist eine eigenständige Software für die verfahrenstechnische Planung. Auf Basis der enthaltenen R&I-Symbolkataloge lassen sich Fließbilder schnell und einfach erstellen. Symbole oder Linien können durch Attribute genau beschrieben werden. Die gesamten Informationen lassen sich dann in detaillierten Stücklisten auswerten.

Beinhaltet CAD-Module für:
R&I-Planung, 2D Zeichnungserstellung und -bearbeitung

R&I-Software-für-die-verfahrenstechnische-Planung
Software-zur-Erzeugung-von-Rohrleitungsisometrien

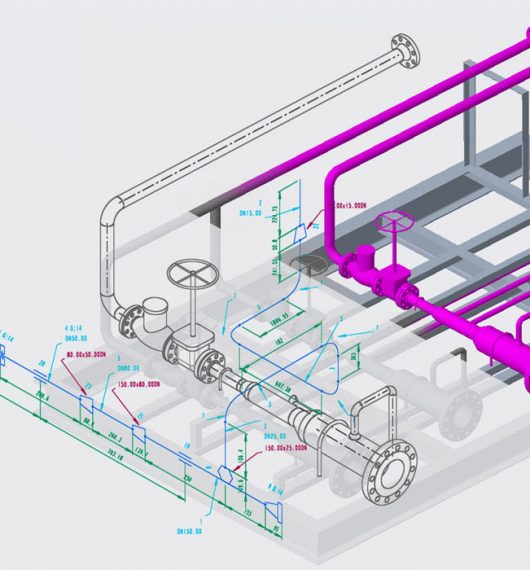

M4 ISO FX zur automatischen Erzeugung von Rohrleitungsisometrien aus PCF-Dateien

M4 ISO FX ist eine eigenständige Software für die automatisierte Erzeugung von unmaßstäblichen Rohrleitungsisometrien aus PCF-Dateien. Nutzen Sie Ihr 3D CAD-System zur Rohrleitungsplanung, exportieren Sie daraus die Daten ins PCF-Format und erstellen Sie mit M4 ISO FX automatisiert die fertigungsgerechten Rohrleitungsisometrien inklusive aller Stücklisten.

Beinhaltet CAD-Module für:
Automatische Generierung von Rohrleitungsisometrien aus PCF-Dateien, 2D Zeichnungserstellung und -bearbeitung

Welche Arten von CAD-Software gibt es?

Im Prinzip gestaltet sich die Handhabung von 2D- und 3D-CAD-Systemen ganz ähnlich wie mit modernen Zeichen- und Konstruktionsprogrammen, die man vom heimischen PC her kennt. Da nicht jeder Konstrukteur immer die gesamte Funktionalität benötigt und die Anforderungen an die Software je nach Branche stark unterschiedlich ausfallen können, gibt es unterschiedliche Lösungen mit branchenspezifischen Modulen. Da die CAD-Konstruktion oftmals nur ein Element im Rahmen größerer Projektplanungen ist, gibt es Speziallösungen z. B. für Fabrikplanung und Anlagenbau, die sich durch abgestimmte Software-Pakete erweitern lassen: 3D Fabrikplanung und Anlagenbau mit M4 PLANT

Spezialisierte CAD-Lösungen für die R&I-Planung oder die Erzeugung von Rohrleitungsisometrien sind auch als günstigere Standalone-Lösungen erhältlich:R&I Software M4 P&ID FX oder Rohrleitungsisometrie Software M4 ISO FX

Außerdem werden umfangreiche Lösungen für die 2D- und 3D-Konstruktion angeboten. Die 2D CAD-Software M4 DRAFTING ist speziell auf die Anforderungen zweidimensionaler Konstruktionszeichnungen optimiert, während Creo Parametric eine leistungsfähige Lösung für das 3D-Design darstellt. Kombiniert man beide Pakete, lassen sich mit M4 DRAFTING die 2D-Zeichnungsableitungen aus Creo noch besser detaillieren.

Preise und Lizenzmodelle von CAD-Software

Die Kosten für CAD-Software sind für Unternehmen natürlich ein wichtiger Faktor. CAD-Software wird meist in Paketen angeboten, die sich an die Anforderungen eines Unternehmens anpassen. Genauso lassen sich diese auch bei steigenden Anforderungen sehr einfach skalieren. Dabei können entweder für einzelne Benutzer Einzelplatzlizenzen oder für mehrere Benutzer Netzwerklizenzen zur Verfügung gestellt werden. Diese werden im Sprachgebrauch auch Nodelocked Licenses oder Floating Licenses genannt.

Gibt es kostenlose CAD-Software?

Für alle CAD-Pakete können kostenlose Testversionen beantragt werden. Für einen einfachen Einstieg stehen auch Video-Tutorials und eine umfangreiche Dokumentation zur Verfügung.

Mit der kostenlosen CAD-Software M4 PERSONAL steht ein leistungsfähiges Produkt zur Verfügung, das zur privaten und nichtkommerziellen Nutzung (z. B. für Bildungszwecke an Schulen und für Hobbykonstrukteure) den vollen CAD-Funktionsumfang bietet. Sollen die 2D- oder 3D-Entwürfe später kommerziell genutzt werden, ermöglichen die eSERVICES die Abspeicherung bzw. Konvertierung von Entwürfen in die branchenüblichen Formate wie PDF, DWG oder DXF. Dabei gibt es im Gegensatz zu anderen Herstellern keine Einschränkungen hinsichtlich der Konvertierung und kommerziellen Nutzung der zuvor kostenlos erstellten Entwürfe. Für kleine Startups und Einzelunternehmer ist diese Lösung sowohl kostengünstig als auch effizient.

Für größere Projekte ohne Einschränkungen empfehlen sich hingegen CAD-Systeme wie M4 DRAFTING, die neben den eigentlichen Funktionen auch umfangreiche Schnittstellen, ein hohes Automatisierungspotenzial, einen umfassenden Support und weitere Serviceleistungen des Herstellers umfassen.

Kostenlose CAD-Software

M4 PERSONAL für den privaten Gebrauch und kleine Unternehmen

Kostenlose-2D-3D-CAD-Software

M4 PERSONAL ist eine kostenlose CAD-Software, die für den privaten Gebrauch komplett kostenlos genutzt werden kann. Auch kleine Unternehmen profitieren von den Vorteilen der CAD-Freeware und können diese Software kostenlos für die Konstruktion nutzen. Um die Ergebnisse kommerziell zu nutzen, müssen die Zeichnungen und Modelle in den eSERVICES konvertiert und damit für die kommerzielle Nutzung freigeschaltet werden. Das ist gegen eine Gebühr ab 2,99 Euro möglich.

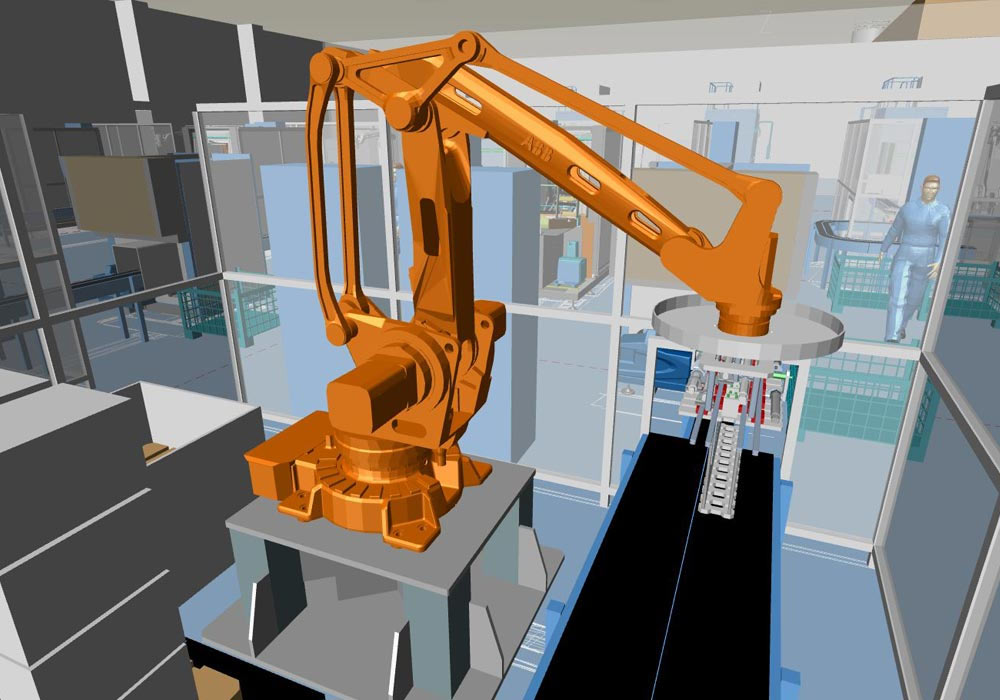

M4 REVIEW für die Betrachtung von 3D-Modellen oder 2D-Zeichnungen

CAD-Viewer-für-3D-Modelle-und-2D-Zeichnungen

M4 REVIEW ist ein kostenloser CAD-Viewer für Ihre M4 3D-Modelle oder 2D-Zeichnungen sowie Punktewolken. Die einfache Handhabung macht den Viewer optimal für Präsentationen oder die Überprüfung von Planungsdaten.

In welchen Branchen wird CAD-Software eingesetzt

Konstruktion

Konstruktion

Für alle Herausforderungen der 2D- oder 3D-Konstruktion von innovativen und zukunftsfähigen Produkten stehen intelligente CAD-Lösungen bereit.

Maschinen--und-Anlagenbau

Maschinen- und Anlagenbau

Wir bieten CAD-Lösungen für den Maschinen- und Anlagenbau an, die genau auf Ihre Bedürfnisse zugeschnitten sind.

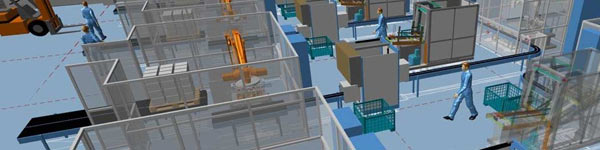

Fabrikplanung

Fabrikplanung

Unsere CAD-Lösungen unterstützen Sie bei der Planung und Realisierung Ihrer Fabrikplanungs-Projekte.

Anlagenbetreiber

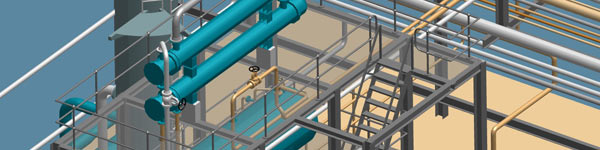

Anlagenbetreiber

CAD-Lösungen zur Planung, Umstrukturierung oder Dokumentation für Eigentümer und Betreiber von Anlagen und Fabriken.

Automobilindustrie

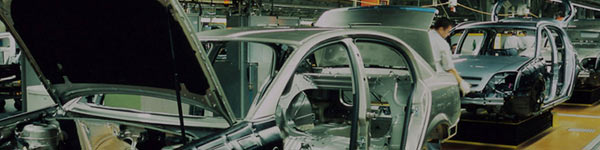

Automobilindustrie

Den dynamischen Märkten mit stark automatisierbaren CAD-Produkten begegnen und die Herausforderungen meistern.

Energie--und-Wasserversorgung

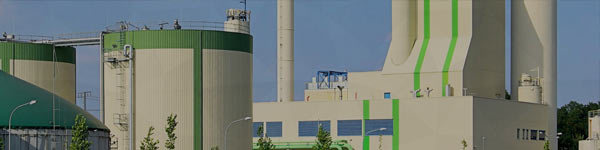

Energie- und Wasserversorgung

Professionelle CAD-Software sorgt mit für eine optimale Versorgung mit Energie und Wasser.

Lebensmittel--und-Getränkeindustrie

Lebensmittel- und Getränke

Flexible Lebensmittelproduktion in einem wettbewerbsintensiven Markt kann durch eine flexible CAD-Software gewährleistet werden.

Versorgungstechnik

Versorgungstechnik

Zuverlässige und exakte Energieversorgung ist der Standard der heutigen Gebäudetechnik und kann durch eine sorgfältige CAD-Planung stets gewährleistet bleiben.

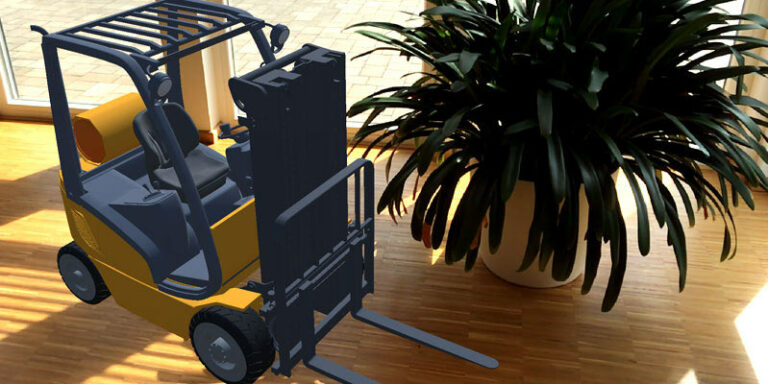

Die CAD-Software ist und bleibt zukunftsfähig

Schon heute lassen sich viele dieser zukunftsträchtigen Technologien problemlos implementieren. Insbesondere bei Verwendung der AR- und VR-Lösungen von CAD Schroer ist die nahtlose Einbindung von CAD-Designs in die leistungsfähigen VR- und AR-Apps möglich. So lassen sich die Konstruktionsdaten in i4 AUGMENTED REVIEW sowie in i4 AUGEMENTED CATALOG direkt in einer realistischen Umgebung anzeigen und unter den „realen“ Bedingungen erfahren.

Augmented Reality (AR) App für Ihren Katalog: i4 AUGMENTED CATALOG

AR Viewer App: i4 AUGMENTED REVIEW

Die-CAD-Software-ist-und-bleibt-zukunftsfähig
CAD-Software-von-CAD-Schroer

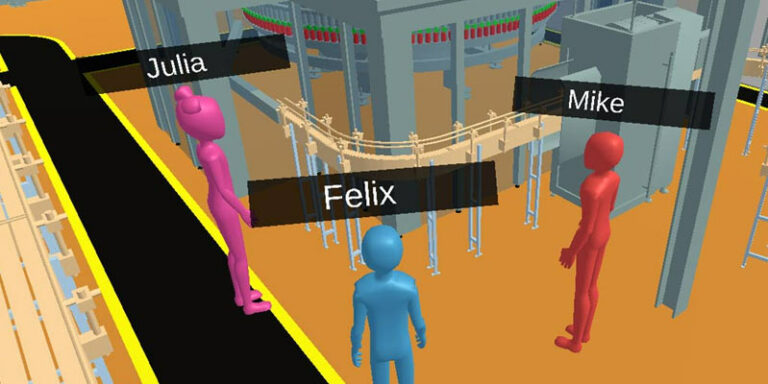

Für die Produktpräsentation oder die virtuelle Abstimmung in VR-Videokonferenzen im Rahmen großer Projekte ist besonders der Einsatz von i4 MEETING zu empfehlen. Einzelne VR-Viewer wie i4 VIRTUAL REVIEW dienen hingegen zur detaillierten Präsentation und Überprüfung einzelner CAD-Designs in der VR.

Virtual Reality Viewer für CAD-Modelle: i4 VIRTUAL REVIEW

Online-Meetings in VR: i4 MEETING

Da alle Produkte aufeinander abgestimmt sind und konsequent weiterentwickelt werden, lässt sich die CAD-Software von CAD Schroer auch in Zukunft mit modernen VR- und AR-Umgebungen integrieren. Insbesondere die künftige Nutzung älterer Entwürfe ist durch die Beachtung der Abwärtskompatibilität gängiger Datei- und Entwurf-Standards selbstverständlich und ebenfalls berücksichtigt. Dadurch behalten Unternehmen ihre Zukunftsfähigkeit in Sachen Konstruktion und Fertigung unabhängig von der weiteren technischen Entwicklung.
