3D-Viewer für die Anlagen- und Fabrikplanung

M4 REVIEW ist ein unabhängiger 3D-Viewer zum interaktiven Betrachten von umfangreichen 3D-Modellen. Dabei können komplette Anlagen- oder Fabrikmodelle in M4 PLANT in dem sehr kompakten HSF-Format gespeichert werden, um diese beispielsweise per E-Mail an den Kunden zur täglichen Konstruktionsüberprüfung weiterzuleiten. Zusätzlich unterstützt M4 REVIEW das ISO 15926 XML-Format, womit sich auch umfangreiche Planungsdaten aus anderen Systemen betrachten lassen.

Fabrikplanung: 3D-Visualisierung

3D-Viewer für 3D-Modelle und Punktewolken

M4 REVIEW unterstützt die 3D-Formate HSF, HMF, MOD, STL, VRML, DGN, OOC-Punktwolken und das ISO 15926 XML-Format. Damit lassen sich auch die in M4 DRAFTING (MOD) oder in anderen CAD-Systemen erzeugten 3D-Modelle mit dem Viewer betrachten. Mit der Unterstützung des OOC-Formats ermöglicht der Viewer sogar das Betrachten von umfangreichen Laserscan-Daten in Form von Punktewolken.

2D-Viewer für M4 CAD-Zeichnungen

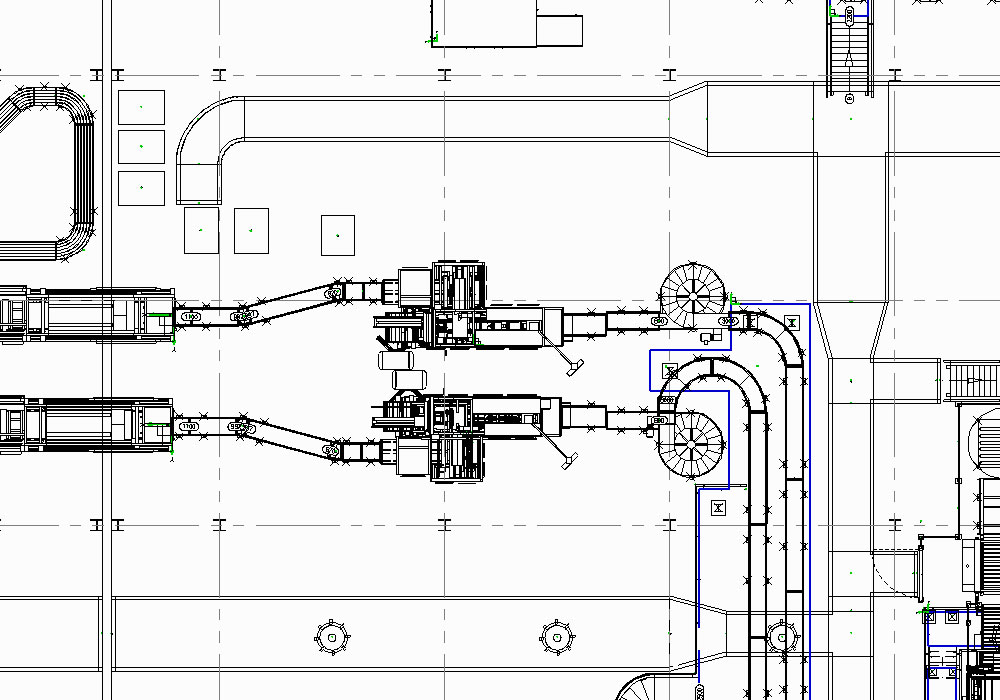

Mit M4 REVIEW lassen sich auch 2D-Zeichnungen in dem M4 SHE-Format öffnen und betrachten. Mit den enthaltenen Zoom-Funktionen lassen sich dann die CAD-Zeichnungen im Detail betrachten. Wenn unternehmensspezifische Stile für die Zeichnung verwenden wurden, kann auch das dazugehörige M4 Projekt herangezogen werden, um die Zeichnungen im gleichen Stil anzuzeigen. Zusätzlich bietet der Viewer eine Messen-Funktion und die Möglichkeit die sichtbaren Layer anhand von Layer-Sets auszuwählen.

M4 REVIEW Funktionsumfang

M4 REVIEW kann mit einem geringeren Funktionsumfang kostenlos genutzt werden. Eine erweiterte und kostenpflichtige Version des 3D-Viewers beinhaltet zusätzlich zu dem Funktionsumfang zum Betrachten eines 3D-Modells weitere Funktionen zum Einsehen der Struktur und der Eigenschaften des Modells. Zusätzlich können mit dem umfangreichen Viewer Bemaßungen und Kommentare in das 3D-Modell eingefügt und abgespeichert werden. Auch kann der 3D-Viewer dazu genutzt werden, realistische Begehungen durch die Anlage oder Fabrik durchzuführen.

DOWNLOAD

M4 REVIEW Funktionsübersicht

M4 REVIEW - Kostenlos
  • 3D: HSF, HMF, MOD, STL, VRML, OOC
  • 2D: SHE (M4 DRAFTING oder M4 P&ID FX)
  • Drehen und zoomen
  • Perspektivische/Isometrische Ansicht
Download
M4 REVIEW - Vollversion
  • 3D: HSF, HMF, MOD, STL, VRML, OOC, ISO 15926 XML
  • 2D: SHE (M4 DRAFTING oder M4 P&ID FX)
  • Drehen und zoomen
  • Perspektivische/Isometrische Ansicht
  • Ansichten speichern
  • Modellstruktur und Detailinformationen einsehen
  • Modellteile ausblenden
  • Notizen an 3D-Modell anheften und speichern
  • Bemaßungen einfügen
  • Wiederholen / Rückgängig machen
  • Optionaler Support und Update-Service
Angebot anfordern
