M4 DRAFTING Smart-Drafting Tool
Der neue Weg zur Geometrie
Das Smart Drafting Tool ist das neue Werkzeug zum Zeichnen von Geometrien in M4 DRAFTING. Es erlaubt das schnelle und einfache Konstruieren ohne zuvor manuell Konstruktionshilfslinien zeichnen zu müssen.

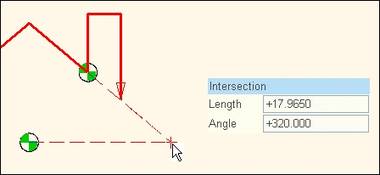

Durch das Smart Drafting Tool werden Konstruktionshilfslinienautomatisch zwischen den platzierten Konstruktionspunkten und dem aktuellen Punkt generiert und dynamisch in Abhängigkeit von der Mausposition im Zeichenbereich angezeigt.
Der Anwender kann:
- den Fangmodus für das automatische Fangen vorhandener Segmentpunkte z.B. den nächsten Punkt, Segmentmittelpunkt, Tangentenpunkt oder Mittelpunkt festlegen
- den Abstand der Gitterlinien für das Zeichnen des nächsten Punktes festlegen
- den Winkel der Gitterlinien für das Zeichnen des nächsten Punktes festlegen
den Rasterwinkel relativ zur letzten Linie festlegen - existierende Geometrien erweitern
Während des Zeichnens der Geometrien werden kontextsensitive Informationen wie Segmentlänge, Winkel oder Radieninformationen angezeigt. Intuitive Popup-Menüs und bestimmte Tastenkombinationen sowie visuelle Darstellungen von Beziehungen zwischen aktueller und letzter Linie (z.B. Segment ist parallel/senkrecht zu) beschleunigen den Konstruktionsprozess.
