M4 DRAFTING Smart-Edit

Die Engineering-Lösung für die dynamische Zeichnungsbearbeitung

Menschen ändern ihre Meinung, Ideen funktionieren in der Praxis nicht wie erhofft, Fehler müssen behoben werden. Einen Großteil seiner Zeit und Energie verbringt der Konstrukteur damit, bestehende Konstruktionen zu modifizieren. Was benötigt wird, ist ein Werkzeug, das diese Aufgaben intuitiv und intelligent erledigt, so wie es der Ingenieur braucht. Und all das ohne aufwendige Einarbeitung. SMART Edit, erstmals mit M4 Rev. 2 verfügbar, ist ein komplett neues und innovatives Konzept zur dynamischen Zeichnungsänderung, voll integriert in M4 DRAFTING. Entwickelt von Ingenieuren für Ingenieure, basiert es auf fundamentalen Konstruktionsprinzipien, um Ergebnisse schnell und genau zu liefern.
SMART Edit dynamic design editing

SMART Edit bietet viele der Vorteile eines parametrischen Systems, doch ohne von Anwendern eine vollständig oder widerspruchsfrei bemaßte Geometrie zu verlangen. Durch seinen einzigartigen Ansatz kann das Werkzeug mindestens zehnmal so viele Datenmengen verarbeiten wie traditionelle Lösungen.

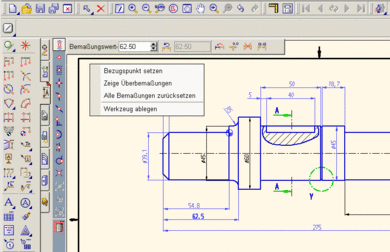

Mit SMART Edit kann jede Zeichnung direkt bearbeitet werden, egal ob aus vorhandenen Beständen, neu oder importiert z.B. als DXF-Datei. Einfach Linien auswählen und verschieben oder die genauen Werte für Maße und Positionierung eingeben, schon wird die Geometrie dynamisch variiert. Auch Bemaßungen können numerisch eingegeben werden, um die gewünschten Änderungen zu erzielen.

SMART Edit ist mehr als reine Geometriemanipulation auf der Basis von Punkten und Linien. SMART Edit erkennt und berücksichtigt beispielsweise Rechtwinkligkeiten, Tangentialitäten und durch Bemaßungen erzeugte Abhängigkeiten und erhält so auch bei Änderungen die Konstruktionsabsicht. Ob mit einer unbemaßten, teil-, vollständig oder sogar überbemaßten Geometrie, mit SMART Edit wird die Zeichnungsmodifikation zum Kinderspiel. Nun werden auch die wesentlichen Beziehungen zwischen Elementen farblich gekennzeichnet, sodass Anwender bei jeder vorgesehenen Änderung einen entsprechenden visuellen Hinweis erhalten, wie sich diese auf die Geometrie auswirken würde.

Durch seine intuitive und einfache Bedienung benötigt SMART Edit nur eine minimale Einarbeitung. Änderungen dauern Minuten und nicht mehr Stunden.
