Rohrleitungsisometrie Software für PCF-Dateien

Exportieren Sie PCF-Dateien aus Ihrem Rohrleitungsbausystem und nutzen Sie M4 ISO FX, um daraus vollautomatisiert Rohrleitungsisometrien zu erzeugen.

M4 ISO FX kostenlos testen

Mit dem Absenden des Kontaktformulars erklären Sie sich mit unseren Datenschutzrichtlinien und damit der Speicherung Ihrer personenbezogenen Daten einverstanden.

M4 ISO FX ist eine Komplettlösung für die Erzeugung und Bearbeitung von Rohrleitungsisometrien. Die Standalone-Software bietet die Möglichkeit PCF-Dateien vollautomatisiert in unmaßstäbliche Rohrleitungsisometrien umzuwandeln. Neben den vollbemaßten und beschrifteten Rohrleitungsisometrien werden gleichzeitig fertigungsgerechte Stücklisten sowie Schweiß- und Biegetabellen generiert.

Vorteile für Ihr Unternehmen

Automatisierung

M4 ISO FX arbeitet komplett automatisiert. Generieren Sie Ihre Rohrleitungsisometrien zukünftig in wenigen Sekunden und ohne manuellen Aufwand.

Genaue Fertigung

Alle Isometrien oder Stücklisten werden fertigungsgerecht erzeugt und an Ihren Prozess angepasst. Auch für NC-Biegemaschinen können Daten erzeugt werden.

Standardisierung

Alle gängigen internationalen Maßeinheiten und Bemaßungen werden unterstützt. Auch Stile und Templates sind anpassbar.

Wir unterstützen Sie

Unser Team begleitet Sie als Partner und bietet Ihnen einen umfangreichen Service mit einer Hotline für Ihre täglichen Fragen.

Funktionen von M4 ISO FX

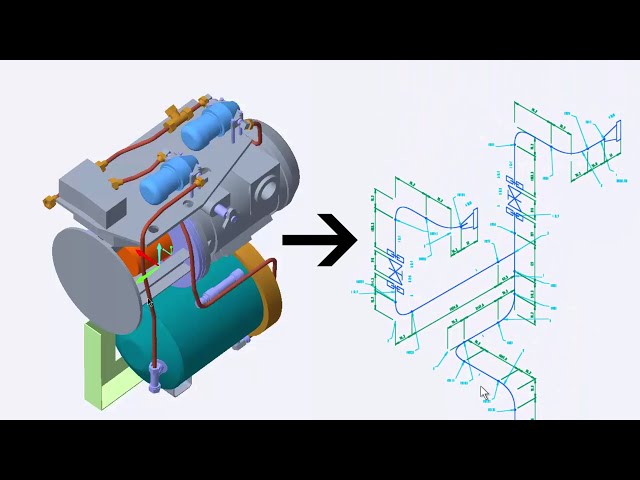

M4 ISO verwendet 3D-Rohrleitungsdaten und erstellt daraus automatisch unmaßstäbliche Rohrleitungsisometrien inklusive der dazugehörigen Stücklisten oder Dokumente für die Fertigung. Alle Unterlagen werden in Sekunden fertigungsgerecht und individuell an die Unternehmensstandards angepasst erzeugt. Ein unschätzbarer Vorteil, vergleicht man dies zunächst mit der manuellen Isometrie-Erzeugung, die weitaus aufwendiger, fehleranfälliger, langsamer und damit auch teurer ist. Mit M4 ISO bleiben Projektkosten stets unter Kontrolle, selbst wenn die Rohrleitungsplanung mehrmals geändert wird.

Unmaßstäblich

Bemaßung

Beschriftung

3D Ansicht

Biegetabellen

Zuschnitte

Schweißlisten

Höhenangaben

Winkel & Gefälle

Anpassbare Symbole

Individuelle Templates

Genaue
Stücklisten

Weitere Funktionen

Oder unsere Berater kontaktieren:
+49 2841 91840

Rohrleitungsisometrien in Sekunden automatisch erzeugt

Durch eine durchgehende Nutzung von im Anlagen- und Rohrleitungsbau standardisierten Symbolen und isometrischen Darstellungen, liefert M4 ISO auf Knopfdruck fertigungsgerechte Unterlagen. Diese sind für jeden Rohrleitungsbauer verständlich und geben ihm ganz klar vor, wie der einzelne Rohrleitungsstrang zu fertigen und an welchen Stellen er zu befestigen ist. Denn die Rohrleitungsisometrie beinhaltet intelligente Informationen wie Maße und Gefälle jedes einzelnen Rohrleitungsteiles, aller Armaturen und Komponenten. Detaillierte Stück- und Zuschnittlisten geben genau vor, wie viel und welches Material benötigt wird. Die maschinenfertigen Biegetabellen beschleunigen den Biegeprozess. Selbst Schweißlisten werden automatisiert erzeugt, um eine durchgehende Dokumentation auf der Baustelle und darüber hinaus zu gewährleisten.

Höhere Flexibilität durch CAD-Funktionalität

M4 ISO FX ist ein Standalone-System zur Erzeugung von Rohrleitungsisometrien und besitzt zusätzlich Basisfunktionalität im Bereich 2D-Konstruktion. Dadurch können nicht nur Rohrleitungsisometrien noch weiter detailliert, sondern auch komplette 2D CAD-Zeichnungen importiert und bearbeitet werden. Damit können Rohrleitungsisometrien durch Texte, Notizen, 2D-Details oder andere Zeichnungsbestandteile ergänzt werden. Der DWG/DXF Import und Export erlaubt dabei eine nahtlose Integration mit allen anderen CAD-Systemen.

Jetzt Ihre Rohrleitungsisometrien mit M4 ISO automatisieren

Mehr Sicherheit durch umfangreiche Beratung und Software-Tests

Kontaktieren Sie unsere Berater und starten Sie Ihren eigenen Test mit M4 ISO. Unsere Berater begleiten Sie bei Ihrem Test, damit Sie Ihre Rohrleitungsisometrien zukünftig automatisiert erzeugen können.

Schneller Start mit projektbegleitenden Workshops und Schulungen

Wir bieten Ihnen individuelle Workshops an, in denen Sie den Umgang mit M4 ISO und die Administration erlernen können. Natürlich können wir M4 ISO auch für Sie individuell an Ihre Unternehmensanforderungen anpassen.

Durchgehend produktiv und immer up-to-date

Unsere Softwarewartung beinhaltet einen umfangreichen Support inklusive einer deutschsprachigen Hotline, tagesaktuellen Updates und den Zugriff auf unser Kundenportal. Damit können wir Sie durchgehend bei Ihrer täglichen Arbeit unterstützen.

Starten Sie jetzt Ihren Test oder lassen Sie sich beraten

FAQ: Ihre oft gestellten Fragen und unsere Antworten

Wie bekomme ich eine Testversion von M4 ISO?

Füllen Sie das Formular auf dieser Seite aus und wir senden Ihnen anschließend eine E-Mail mit allen benötigten Informationen (Download-Link, Video-Tutorials und Dokumentation). Nach dem Download senden wir Ihnen noch einige weitere Informationen, Dokumente und Links zu, die Ihnen den Test der Software erleichtern werden.

Was ist eine PCF-Datei?

PCF = Piping Component File, Rohrleitungskomponentendatei
Eine PCF-Datei wird in einem Rohrleitungsbausystem auf Grundlage von 3D-Modellen erzeugt.
Die PCF-Datei beschreibt den Verlauf der Rohrleitung und gilt als Standardformat.
M4 ISO generiert aus einer PCF-Datei eine beschriftete und bemaßte isometrische Zeichnung und die Stücklisten.

Wie bekomme ich ein passendes Angebot von M4 ISO?

Kontaktieren Sie einfach unsere Berater. Nutzen Sie das Kontaktformular oder rufen Sie uns einfach an: +49 2841 91840

Was beinhaltet die Software-Wartung?

Die Software-Wartung beinhaltet technischen Support und Software-Updates, einschließlich der neuesten Versionen. Sie erhalten außerdem Zugang zu unserem Online-Kundenportal, über das Sie technischen Support anfordern und die Software und Updates herunterladen können.
